时间:2020/7/9阅读:7529 关键词:MOS管
MOS管分类:N沟道MOS管(NMOS管)+P沟道MOS管(PMOS管)

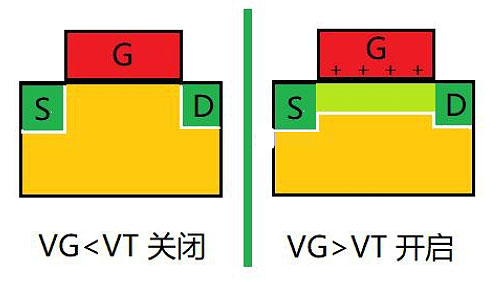

如NMOS管如下图所示:
绿色=N型富电子区域,黄色=P型富空穴区域
P型和N型交界处,一层耗尽层分隔或叫空间电荷区,
VT=开关的阈值 VG=G极电压
VT > VG 开关开启;
VT < VG 开关关闭;
原理:G极电压越大,感应电子越多,沟道越宽,G极与沟道间有氧化层隔离;
D极电极越大,G极靠近漏极相对电压小,沟道受影响宽窄不同,窄处电流密度大;

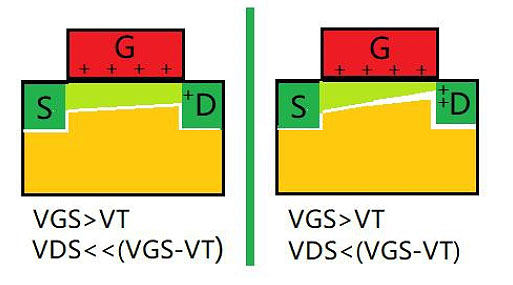

S极电流IDS根据它的电压VDS增大而线性增大的“线性区”。如下图所示:
G极电压绝对值没降低,如下图所示:
靠近漏极沟道变窄:因G极的影响部分被漏极抵消+部分G极吸引形成沟道电子被D极正电压吸过去。

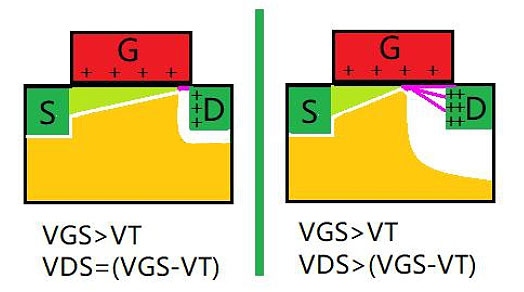

当D极电压继续升高,超过G极电压,沟道右边不满足开通条件而“夹断”。因G极对电子
要注意的是,这时栅极电压绝对值并没有降低,靠近漏极沟道变窄的原因,是栅极的影响力吸引力被漏极取代,此时MOS管进入“饱和区”,电流难大过电压。
理论:沟道“夹断”
实际:夹断点薄弱,夹断点支撑它并不是原来P型区域,而是电压升高吸引电子D极及其空间电荷区,因此电子冲入空间电荷区;
饱和区:沟道“夹而不断”
D极沟道越来越窄,高速电子过来,挤过夹断点进入空间电荷区,D极正电场高速收集,D极电压越高,夹断点越后退,电子难穿过,饱和区电流不再随电压增大而线性增大。
