mos管引脚顺序及意义-竟业电子 MOS管

MOS管有FET和JFET两种;

它分为增强型，耗尽型，P沟道，N沟道共4种类型；

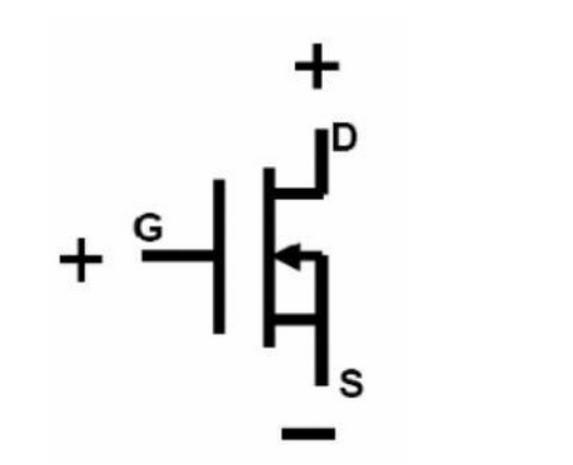

MOS管结构：

MOS管有三个引脚，漏极D，源极S及栅极G；



MOS管三个引脚顺如何区分

PMOS 管测试方法

用万用表二极管档量MOS管体二极管导通的两脚，正极是漏极D，负极是源极S，另一个则是栅极G。

NMOS测试方法

用万用表二极管档量MOS管体二极管导通的两脚，正极是源极S，负极是漏极D，另一个则是栅极G。



MOS管的三个引脚顺如何构成



在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的 N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。

在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（Si02）绝缘层膜，在这个绝缘层膜上装上一个铝电极，作为栅极G。

这就构成了一个N沟道（NPN 型）增强型MOS管。







MOS管引脚意义



D,S,G全称：



D：drain 漏极；S：source 源极；G：gate 栅极；

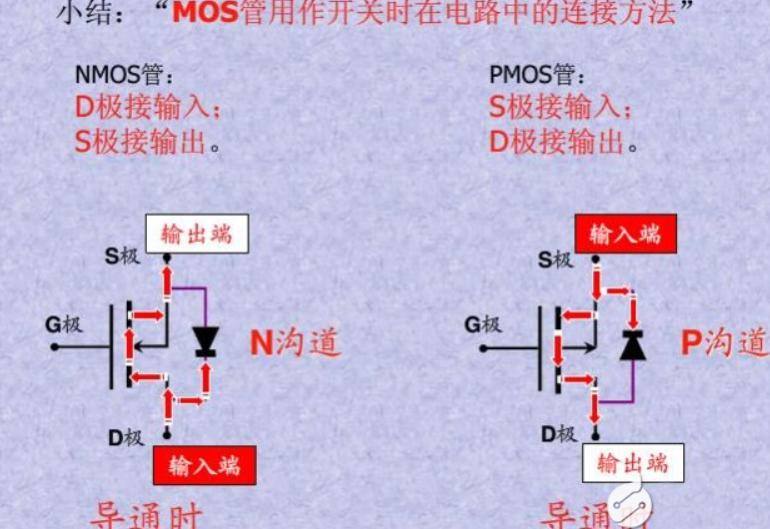

电路中的功能顺序：



D电源接入，红外信号从窗口输入，电信号从S输出，G接地；
